农村空气能采暖安装图，为你奉上【最简洁】安装图解

        过去用锅炉采暖的农村用户，在安装空气能采暖时都会有疑惑。当空气能采暖设备运输到农村，农民朋友该如何吊装、调试空气能采暖呢？这些问题，将由正旭空气能厂家用最简洁的空气能安装图例为你详细。






        第一步：检查空气能采暖外包装。在厂家用物流千里迢迢送到农村时，农村朋友将空气能采暖设备外包装的完整性检查，确认无损后签收。如有破损，农村用户可拍照与厂家联系，申请免费换机。







        第二步：吊装空气能采暖设备。

        根据不同空气能采暖设备的重量选择好最佳的吊装机进行安装。若选择底层地面安装，仅需合适的位置即可。而选择农村自建房的楼顶则吊装复杂，具体方法如下：

        1、确认机组运送到安装位置的路线，避免障碍物，保证空气能采暖设备安全通过；
        2、在搬运过程中机组倾斜不可大于15度，以防止机组翻倒；

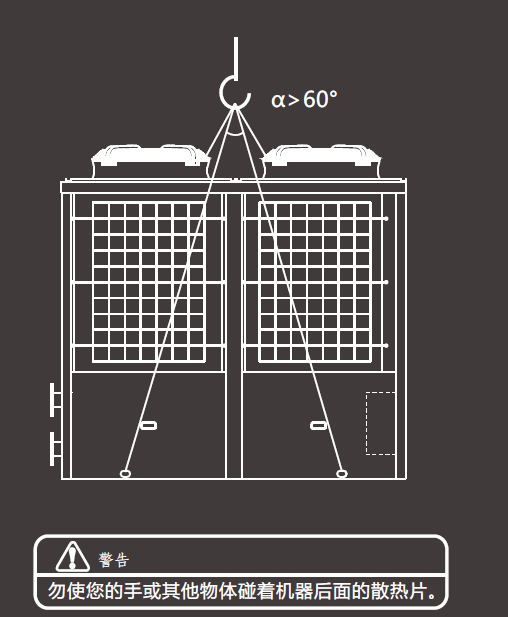

        3、使用吊装时，请使用4根长于8m的钢丝吊索吊运，吊装时要利用机组底座上专用的吊装孔（钩），在机壳与吊索接触处应垫上垫块以免壳体损坏，起吊钢索能承受的强度应≥机组重量的3倍， 检查及保证起吊钩紧固着机组， 起吊角度α应大于60度。






        第三步：组装空气能采暖主机、储能水箱以及采暖末端。



        在工程商或者空气能厂家专业指导员的帮助下，将热泵主机、水泵、水箱（普通不锈钢水箱或进水浮球水箱）等各部件用螺丝刀拧紧起来，通过DN25或DN40等不同尺寸的接管对进水管道、出水管道进行接驳。










        简单安装步骤分为七步：

                第一步：主机位置摆放在迎风方向，然后螺丝固定在木架或钢条上。

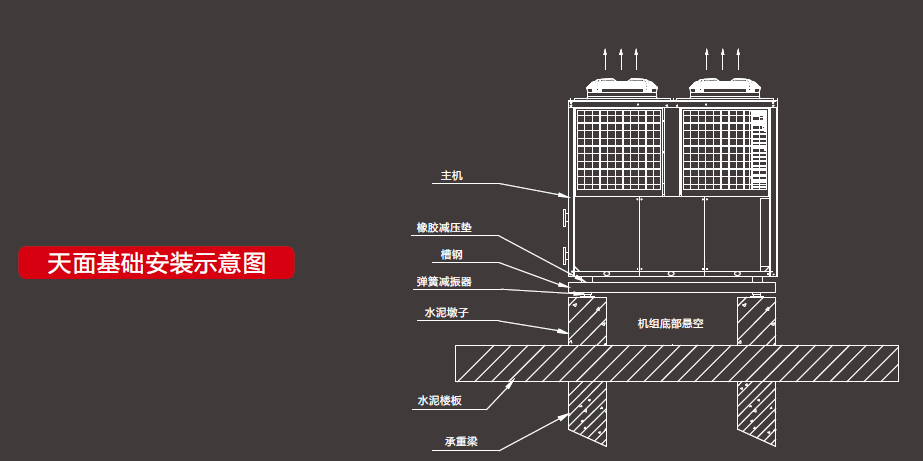

                第二步：储水箱安装要坐地式安装的话，地板得能承受500kg的重量，尽量离水管口近，方便管道安装。

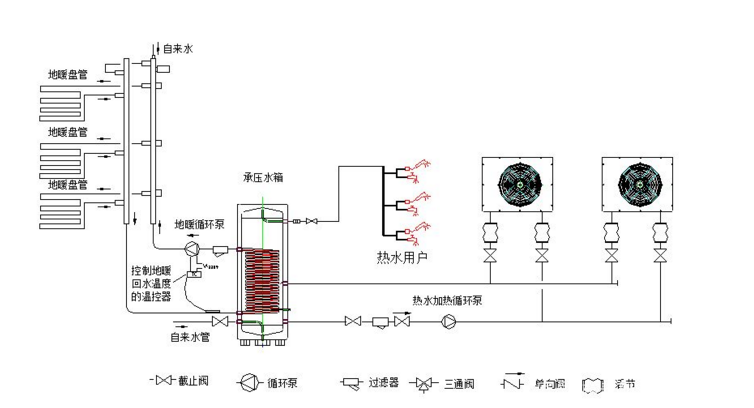

                第三步：水路连接安装。出水接口用PR-R与储水箱相接，用生料带密封。连接后可打开自来水进水阀，完全注满水箱。


                第四步：制热管道连接安装。在储水箱与热泵主机有隔墙时，要在墙上钻70mm管道孔。此外，用塑料扎带包扎好电缆并套上穿墙管护套。而后，拧下主机高压阀和低压阀和粗细连接管的封头盖帽，将工质出口对应粗、细连接管，用扳手拧紧，粗管为走气管，为热管，接水箱的上接头，细管为走液管，接水箱下接头。


                第五步：管道排气安装。低压阀和高压阀调节口拆下盖帽，然后抽真空20min以上，然后用内六扳手逆时针转动打开阀芯，最后用肥皂水检测是否泄露。

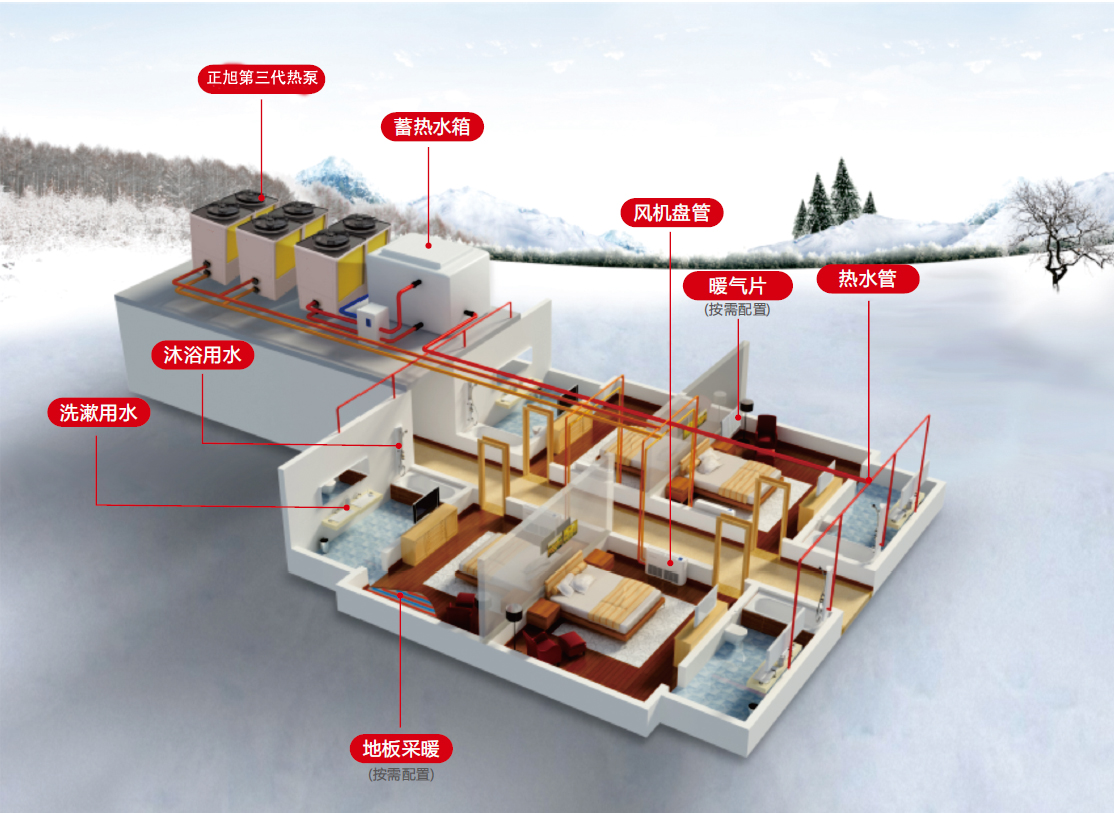

                最后安装步骤：电气连接安装，再把农村自建房内部的采暖末端（风机盘管或者暖气片等）接连上储能水箱，热泵所制作的采暖热水流进去。







        第四步：调试空气能采暖设备。


        在安装完毕后，需要工程商协助农村用户调试空气能采暖设备的使用效果。开启水泵注入冷水到储能水箱中，待注满后开启空气能采暖主机加热冷水。


        空气能热泵采暖安装过程中需要注意事项：
        1、机组安装在与居民区相近的场所，需要做好隔音处理；
        2、吊装时机组木包装不拆，防止吊缆与机组有摩擦；
        3、机组必须垂直吊装；

        4、侧出风机组安装时，避免后面机组对着前面机组出风，可水平错位安装、上下错位安装。




        空气能采暖设备之所以受到农村用户欢迎，得益于其是利用空气中热量的特点，能为普遍的农村家庭节能省电，减少不必要的采暖费用。相较于煤炭锅炉采暖，空气能也能稳定产生高达75摄氏度的热水，满足东北、西北、华北等多地极端条件下的农村群众的采暖需求。
